影響浮球液位計的安裝問題和解決方案

作者: 成彥琪 編輯: Lily 來源: 相遠科技有限公司 點擊數: 1026 發布日期: 2020.08.12
信息摘要:
【相遠科技:400-101-2883】浮球液位計的干簧受磁性吸合,把液面位置變化成電信號,通過顯示儀表用數字顯示液體的實際位置,浮球液位計從…

       浮球液位計使用于工業及民用生產過程中各種貯槽,儲罐,池,箱中液位的連續測量和指示。其主要特點是性能穩定,安裝使用方便,采用不銹鋼或塑料材質,耐腐蝕性能強,安全可靠。

浮球液位計輸出4mA20mA標準的電流信號,可直接與二次儀表、PLCDCS等配套使用,從而實現液位的記錄、控制、調節。

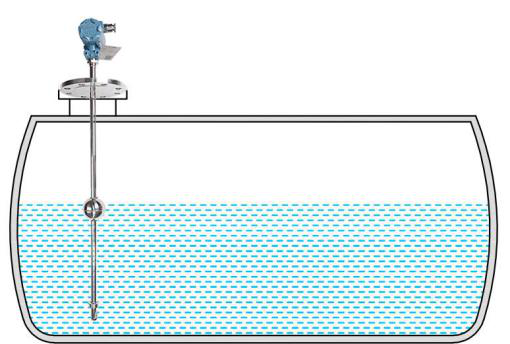

        浮球液位計通過連接法蘭裝于容器頂上, 插桿垂直于法蘭面豎直向下,浮球根據排開液體體積相等原理浮于液面,當容器的液位變化時浮球也隨著上下移動,由于磁性作用,浮球液位計的干簧受磁性吸合,把液面位置變化成電信號,通過顯示儀表用數字顯示液體的實際位置,浮球液位計從而達到液面的遠距離檢測和控制。

圖片1

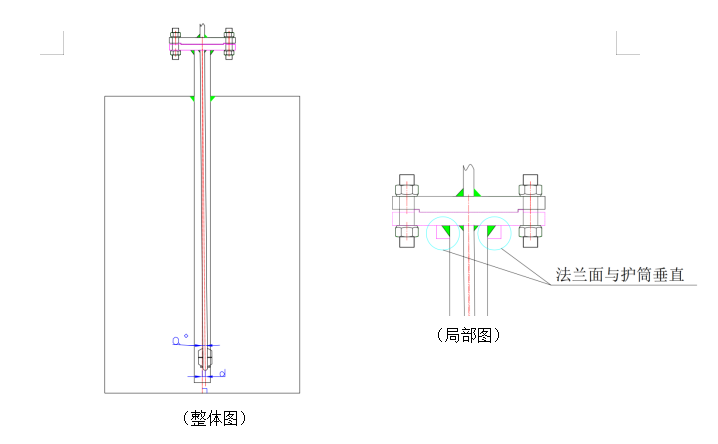

在安裝浮球液位計時,我們會遇到客戶在罐子內部焊接護筒的情況,其目的是防止因液體的波動而導致插桿和浮球擺動,用此方法可以起到防波的作用。但在內部焊接護筒的罐子中安裝浮球液位計時會出現如下情況。如最近有一個廣東客戶,他在罐子中就焊接了護筒,造成的結果是實際液位在上升,但浮球液位計中的浮球卡滯在罐子的護筒里面不動,液位計示數不變,這給實際成產帶來了很大困擾。

   以下我們來分析浮球在上升時為何會卡在護筒里面不動,在理論上,法蘭和插桿焊接應該是垂直的,但在實際成產中,因加工誤差,我們焊接的法蘭和插桿并非完全垂直,我們認為法蘭和插桿在焊接時,插桿與豎直方向的夾角在3°以內的為可接受的加工誤差。

現客戶要求浮球液位計測量的量程為2600mm(在罐子里面焊接了護筒)。

當插桿與豎直方向的夾角為1°時,其末端與豎直方向的偏移距離=2600sin(1°)≈45mm;

當插桿與豎直方向的夾角為2°時,其末端與豎直方向的偏移距離=2600sin(2°)≈90mm;

當插桿與豎直方向的夾角為3°時,其末端與豎直方向的偏移距離=2600sin(3°)≈136mm;

當偏移距離大于浮球與護筒之間空隙時,浮球?qū)⒈豢?,不可浮?dòng)。

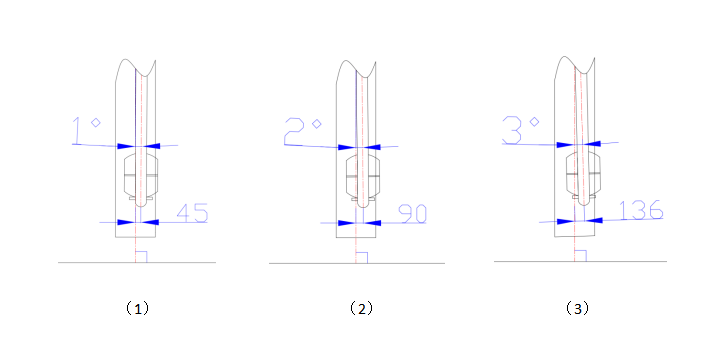

     這就導致了在現場使用時總出現浮子卡在護筒里面不動的情況,如下圖

1597216287(1)

1597216353(1)

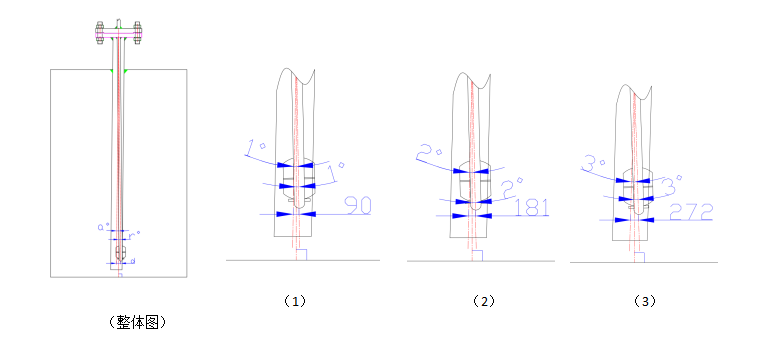

        此三種情況是在插桿傾斜,護筒豎直的狀態下發生的,實際中護筒和豎直方向也存在夾角,此時護筒底部的中心與浮球的中心偏移的范圍會更大,當護筒和浮球之間的距離過大時,影響安裝,如下圖:

1597217321(1)

當插桿和護筒與豎直方向的夾角都在0~1°時,其兩末端的距離=2600sin(1°)X2≈90mm;

當插桿和護筒與豎直方向的夾角都在02°時,其兩末端的距離=2600sin(2°)X2≈181mm;

當插桿和護筒與豎直方向的夾角都在03°時,其兩末端的距離=2600sin(3°)X2≈272mm

    此時浮球與護筒底部的間隙過小,浮球會卡在護筒里面。


解決浮球與和護筒因間隙過小導致浮球靜置不動的問題,有以下兩種解決方案:

 1.在插桿底部安裝定位環,其外徑略小于護筒內徑,大于浮球直徑,其目的是防止浮球卡在護筒內壁。如下圖

此狀態時,套筒偏移,但因定位環的作用,

使浮球和插桿同向偏移,且偏移方向與套筒偏移方

向基本一致,從而實現了浮球正常上升而不受護筒偏移方向的影響。

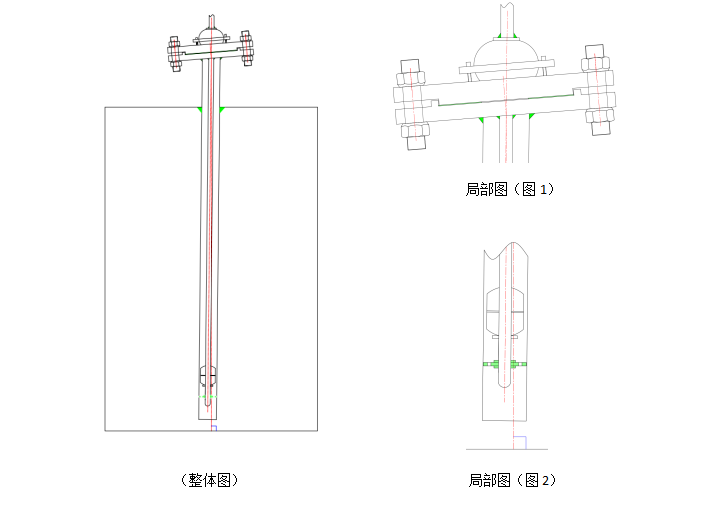

 2. 安裝球形法蘭和定位環,如下圖,頂部(圖1)的球形法蘭可調整偏移方向,使其插桿和浮球的偏移方向與護筒的偏移方向一致,底部(圖2)的定位環可使插桿與護筒的中心線方向一致。從而阻止了插桿和浮球與護筒之間擠壓卡死的情況。(此方案適用于低壓力的情況)如下圖



1597216506(1)

       以上就是針對影響浮球液位計的安裝問題和解決方案的詳細分析解說,如需進一步咨詢或了解相遠儀表,您可以撥打我們的服務熱線:400-101-2883
