一·實驗名稱

  浮球磁力強弱實驗

    二·實驗?zāi)康?/span>

  在常溫約25℃時，常壓約0.1MPa，驗證浮球內部加不同磁體或改變磁體數量時，浮球磁力的強弱變化，找到最適合與液位計的磁翻板配套使用的浮球。

    三·實驗條件與設備器材

    實驗條件：①常溫約25℃

         ②氣壓約0.1MPa

    設備器材：?57x2的無縫管一根，抽真空液位管，PVC管，襯四氟液位管，高溫面板一個，中溫面板一個，30mm的磁體2個，25mm的磁體2個， ?45x0.6的精軋管一段，?44.1的鋼片一片，M4的螺栓一根螺母一個， A5紙若干張。

    四·實驗原理

  在常溫約25℃，氣壓約0.1MPa時，根據浮球內部加不同磁體，驗證不同管材上面的面板受到浮球磁力影響的強弱的變化。

    五·實驗步驟

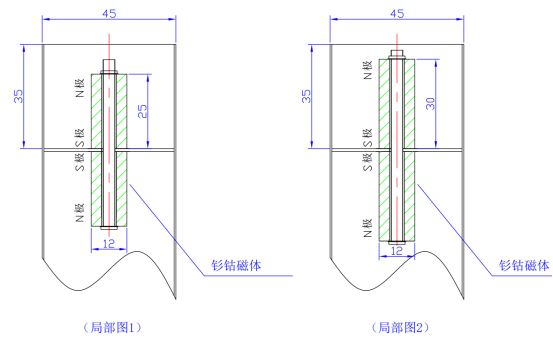

   （1）在?45x0.6的精軋管中砸入一片 ?44.1的鋼片

   （2）用M4的螺栓將磁體S極相對固定在? 44.1的鋼片上

   （3）放入?57x2的無縫管中，無縫管外表面與面板之間加若干紙張

   （4）拉動精軋管在無縫管中來回移動，看面板的顏色變化

   （5）根據顏色有無變化或顏色變化是否完整，判斷精軋管中磁體磁力的強弱

   （6）根據磁力的強弱，在無縫管和面板之間加入紙張的數量

   （7）得出無縫管和面板之間最大距離多少時，滑動磁體面板可正常工作

   （8）依次用抽真空液位管，PVC管，襯四氟液位管實驗，分別得出面板可正常工作時，液位管與面板之間的最大距離

   六·實驗結果

 第一個實驗

  ⑴在無縫鋼管上面放置高溫面板

    ①當用25mm的磁體制成的浮子在無縫鋼管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與無縫鋼管之間的距離不超過8.5mm

    ②當用30mm的磁體制成的浮子在無縫鋼管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與無縫鋼管之間的距離不超過11.5mm

  ⑵在無縫鋼管上面放置中溫面板

    ①當用25mm的磁體制成的浮子在無縫鋼管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與無縫鋼管之間的距離不超過7.5mm

    ②當用30mm的磁體制成的浮子在無縫鋼管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與無縫鋼管之間的距離不超過10mm

 第二個實驗

 ⑴在內襯四氟鋼管上面放置高溫面板

    ①當用25mm的磁體制成的浮子在內襯四氟鋼管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與內襯四氟鋼管之間的距離不超過5mm

    ②當用30mm的磁體制成的浮子在內襯四氟鋼管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與內襯四氟鋼管之間的距離不超過6mm

 ⑵在內襯四氟鋼管上面放置中溫面板

    ①當用25mm的磁體制成的浮子在內襯四氟鋼管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與內襯四氟鋼管之間的距離不超過4mm

    ②當用30mm的磁體制成的浮子在內襯四氟鋼管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與內襯四氟鋼管之間的距離不超過5mm

  第三個實驗

  ⑴在抽真空管上面放置高溫面板

    ①當用25mm的磁體制成的浮子在抽真空管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與抽真空管之間的距離不超過5mm

    ②當用30mm的磁體制成的浮子在抽真空管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與抽真空管之間的距離不超過5.7mm

  ⑵在抽真空管上面放置中溫面板

    ①當用25mm的磁體制成的浮子在抽真空管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與抽真空管之間的距離不超過3.5mm

    ②當用30mm的磁體制成的浮子在抽真空管內部移動時 ，測得要使面板內部的磁翻片正常翻轉，則要保持面板與抽真空管之間的距離不超過5mm

    根據實驗一、二 、 三得出以下結論：

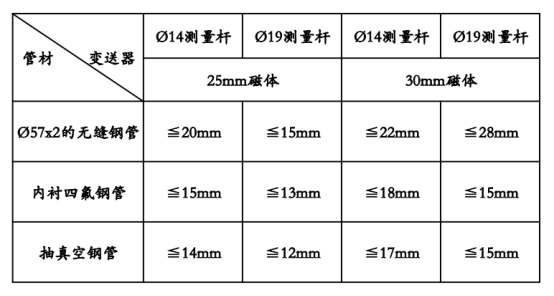

   在管材的外表面分別捆綁? 14和? 19的變送器，滑動25mm的磁體和30mm的磁體，得出以下的測量結果：

以上就是我們公司技術針對浮球磁性做的實驗，您可根據您現場工況的需要選擇浮子的磁性，如需進一步了解咨詢，您可以撥打我們的服務熱線：400-101-2883 西安相遠科技有限公司
