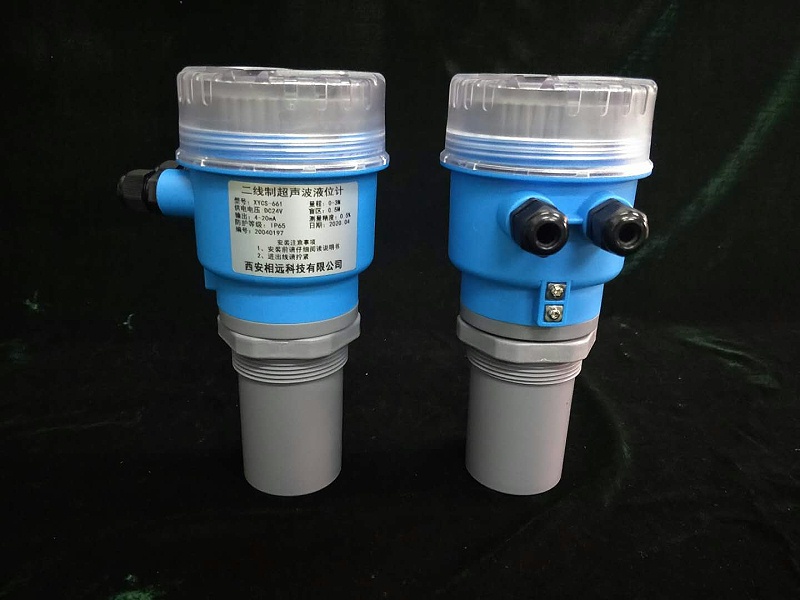

超聲波液位計，主要是利用聲波反射原理，將發射的超聲波由液體中反射回來，并從接收的回波中判斷出液位的變化。因其具有結構簡單、測量精度高、安裝方便、可靠性好等優點，目前在工業生產中得到了廣泛應用。但在使用過程中，由于 超聲波液位計的工作條件比較惡劣，有時會出現一些故障，下面我們來簡單介紹幾種常見故障：

第一種：進入盲區

故障現象：

會出現滿量程或者是任意數據。

原因：

超聲波液位計都會有盲區，一般5米以內的量程，盲區是0.3-0.4米。10米以內量程就是0.4-0.5米。進入盲區后，超聲波就會出現任意的數值，不能正常工作。

解決方法：

1.安裝的時候就需要考慮盲區的高度，安裝好了之后探頭離水位之間的距離必須大于盲區。

第二種：現場容器里面會有攪拌，液體波動比較大，會影響超聲波液位計的測量。

故障現象：

無信號或者數據的波動厲害。

原因：

超聲波液位計所說的測量幾米距離，指的都是指平靜的水面。比如像5米量程的超聲波液位計，一般就是指測量平靜的水面距離是5米，實際出廠就會做到6米。遇到容器里面有攪拌的情況下，水面不是平靜的，反射信號會減弱到正常信號的一半以下。

解決方法：

1.所選用更大量程的超聲波液位計，如果實際量程就是5米，那么就要用10米或者15米的超聲波液位計來測量。

2.如果是不換超聲波液位計，而且罐子里面液體無粘性，就還可以安裝導波管，把超聲波液位計探頭放置在導波管內測量液位計高度，因為導波管內的液面基本是平穩的。

3.建議把二線制超聲波液位計改為四線制的。

第三種：液體表面有泡沫。

故障現象：

超聲波液位計一直是在搜索，或者會顯示“丟波”狀態。

原因：

泡沫是會明顯吸收超聲波，導致了回波信號非常弱。因此當液體的表面40-50%以上面積則覆蓋了泡沫，超聲波液位計發射的信號就會被吸收大部分，造成了液位計接收不到反射的信號。這個跟泡沫的厚度是沒有太大關系的，主要是跟泡沫的覆蓋面積有關。

解決方法：

1.安裝導波管，把超聲波液位計的探頭放在導波管內測量液位計高度，因為導波管內的泡沫就會減少很多。

2.更換成雷達液位計來測量，雷達液位計對5厘米以內的泡沫都可以穿透。

第四種：現場有電磁干擾。

故障現象：

超聲波液位計數據是無規律跳動，或者就干脆顯示無信號。

原因：

工業現場就會有很多電動機、變頻器還有電焊都會對超聲波液位計的測量造成影響。電磁干擾就會超過探頭接收到的回波信號。

解決方法：

1.超聲波液位計必須要可靠接地，接地后，電路板上的一些干擾，會通過地線跑掉。而且這個接地是要單獨接地，不能跟其他設備共用一個地。

2.電源不能跟變頻器、電動機同一個電源，也不能從動力系統電源上直接引電。

3.安裝地點需要遠離變頻器、變頻電動機、大功率電動設備。如果不能遠離，就要在液位計的外面裝金屬的儀表箱來隔屏蔽，這個儀表箱也需要接地。

第五種：現場水池或者罐子內溫度高，影響超聲波液位計測量。

故障現象：

水面離探頭近的時候可以測量到，水面離探頭遠就測量不到。水溫低的時候超聲波液位計測量都正常，水溫高了超聲波液位計就測量不到。

原因：

液體介質在30-40℃以下一般不會產生蒸汽和霧氣，超過了這個溫度就容易產生蒸汽或霧氣，超聲波液位計發射的超聲波在發射過程當中穿過蒸汽會衰減一次，從液面反射回來的時候就要再衰減一次，造成后回到探頭的超聲波信號很弱，所以測量不到。而且在這種環境下面， 超聲波液位計的探頭容易結水珠，水珠就會阻礙超聲波的發射和接收。

解決方法：

1.要把量程加大，實際上罐子高度是3米，要選擇6米-9米之間的超聲波液位計?？梢詼p少或者削弱蒸汽或者霧氣對測量的影響。

2.探頭是要用聚四氟乙烯或者PVDF做，做成物理密封型的，這樣的探頭發射面上面不容易凝結水珠。至于其他材質的發射面，水珠都是比較容易凝結的。
